Anwenderhinweise für Brayden HLW-Puppen
Modelle und Funktion

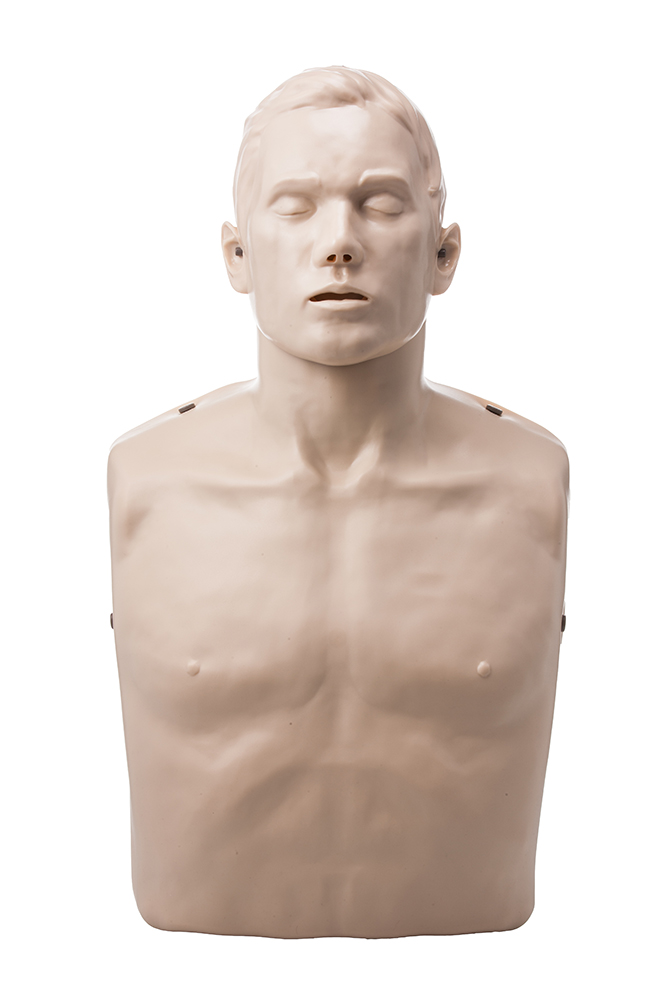

Die HLW-Puppe Brayden-Manikin in der "BASIC" oder „LED“-Ausführung wird als gebrauchsfertiges Set geliefert, sodass direkt mit dem Training begonnen werden kann.

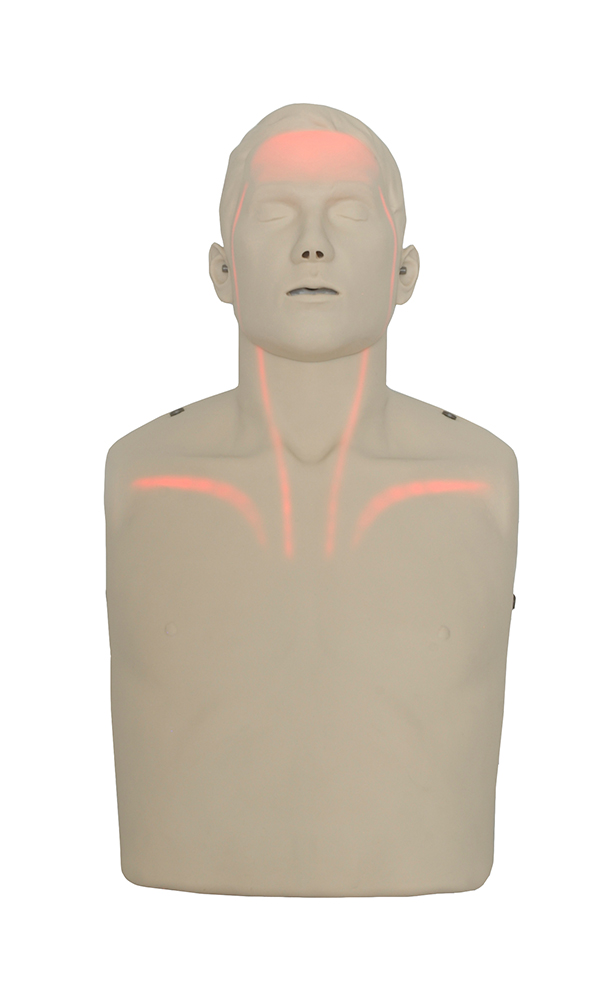

Bei der LED-Ausführung wird bei Thoraxkompressionen ein „Blutfluss“ durch Licht simuliert. Dies gibt dem Anwender ein Feedback über die Effektivität der Thoraxkompressionen. Bei zu schwachen Thoraxkompressionen wird die Beleuchtung schwächer und die Beleuchtung der „Kopfdurchblutung“ geht aus.

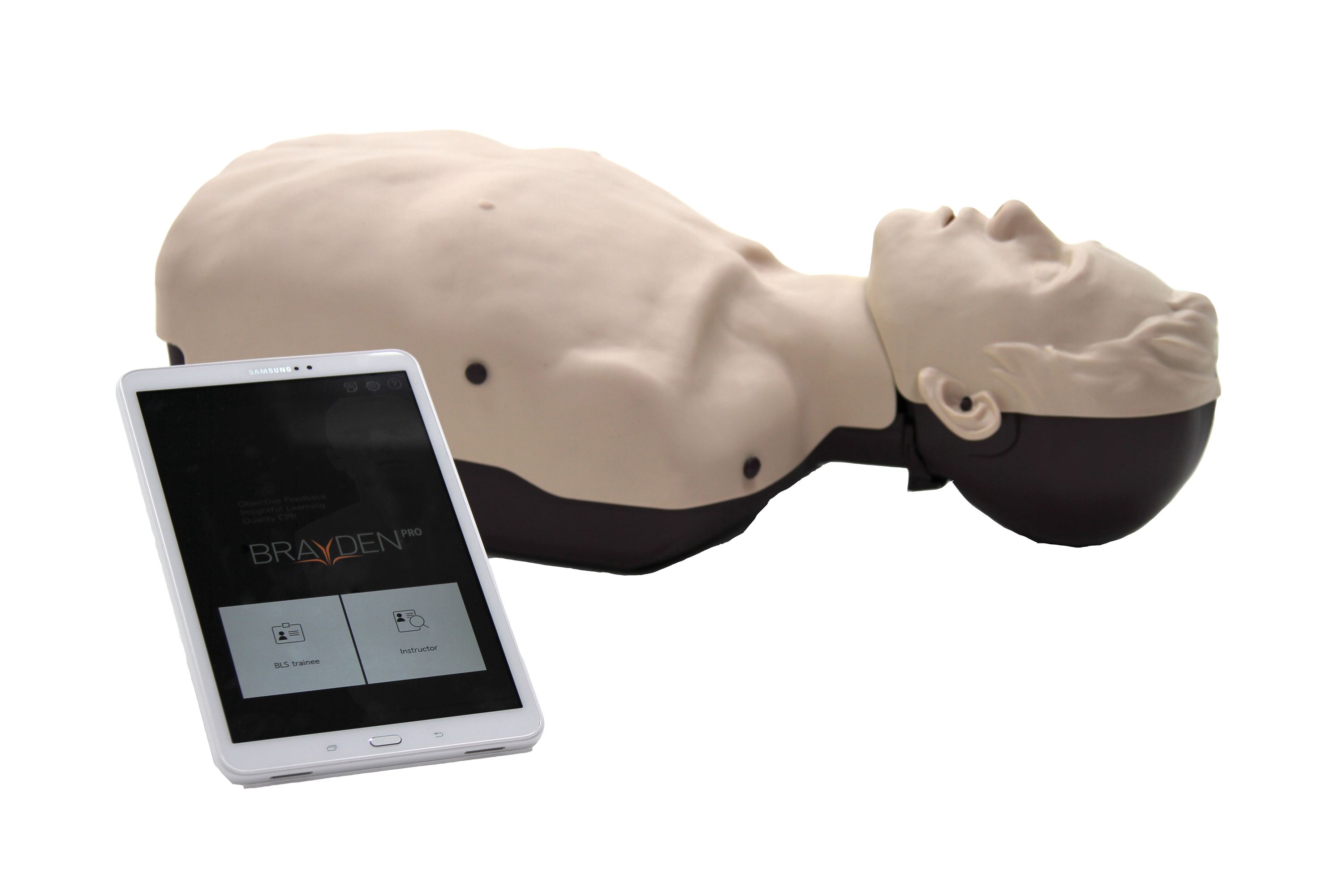

Das Modell Brayden Manikin Pro ist eine Version der LED-Ausführung ergänzt um die Möglichkeit einer Feedback-Funktion über ein externes Tablett (nicht im Lieferumfang enthalten).
Die Brayden Manikin LED Advanced und Manikin Pro werden mit Batterien oder einem Netzteil betrieben.
In die Transporttasche der Brayden Wiederbelebungspuppe ist eine Trainingsmatte integriert.

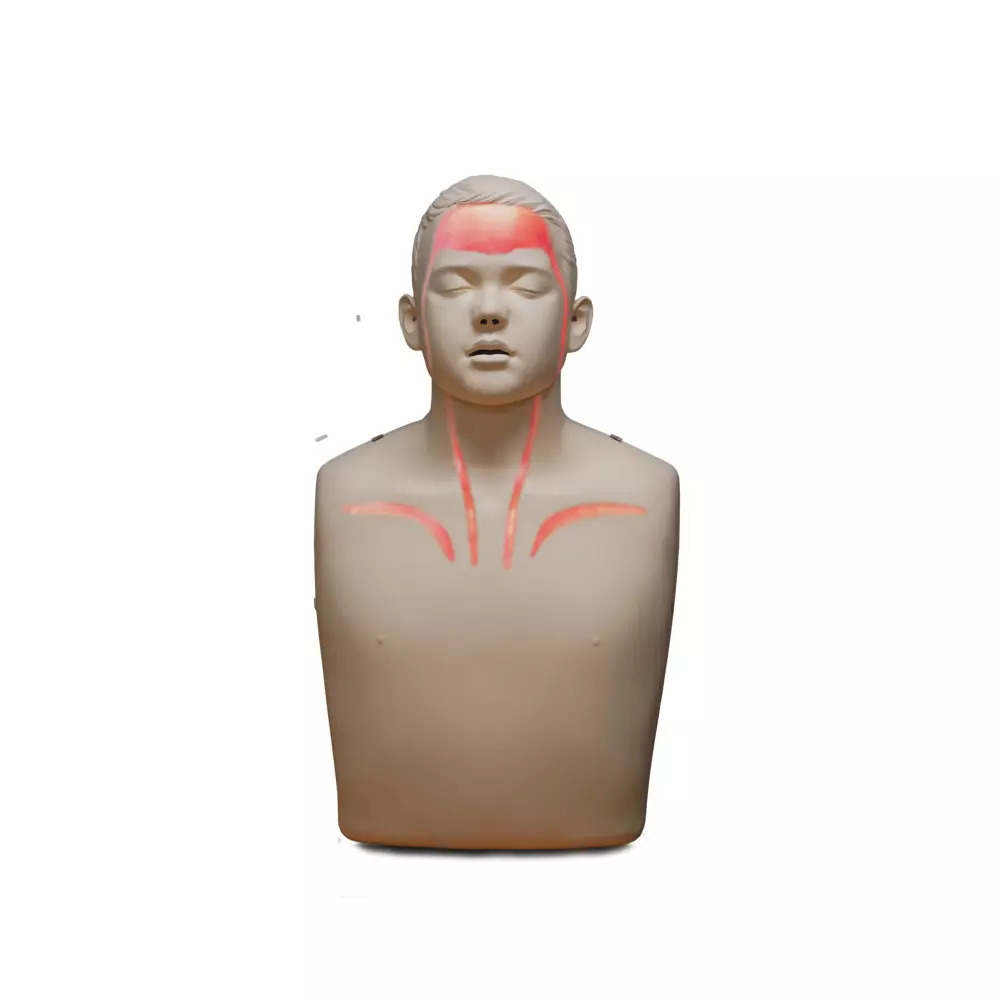

Brayden Umbaukit Junior
Mit dem Brayden Update Kit lässt sich der Erwachsenen-Manikin zum Kind umbauen um hier gezielteres Training zu ermöglichen.
Bei Nutzung des Umrüstsatzes am Brayden Manikin LED und LED Pro bleibt das visuelle Feedback nach dem Umbau erhalten und der Anwender erhält mittels der aufleuchtenden LEDs ein sofortiges visuelles Feedback.
Der Umbau ist sehr einfach: Es werden einfach die Brustkorbhaut, die CPR-Feder und die Gesichtsmaske getauscht. Eine teure Anschaffung eines weiteren Übungsphantoms ist nicht nötig. Die Brayden Junior CPR Feder ist so gestaltet dass Sie den geringeren Brustwiderstand im Vergleich zu einem Erwachsenen realistisch simuliert.
Das Umbaukit ist kompatibel mit dem Brayden Basic, dem Brayden LED Advanced und dem Brayden LED Pro.
Es gibt zusätzlich Junior-Gesichtsmasken. Zur Nutzung der Masken wird ebenfalls der Adapter für Gesichtmasken benötigt.
Funktion der LED-Version
Im Video wird die Funktion der LED-Ausführung mit einem durch Licht simulierten Blutfluss gezeigt.
Ersatzteile
Für die Brayden Manikin Trainingspuppe sind Ersatzteile, wie Ersatzschädel, -thoraxhaut oder Kompressionsfeder verfügbar.
Im Falle eines Defektes Ihrer Puppe kontaktieren Sie uns bitte für weitere Informationen zu Ersatzteilen.

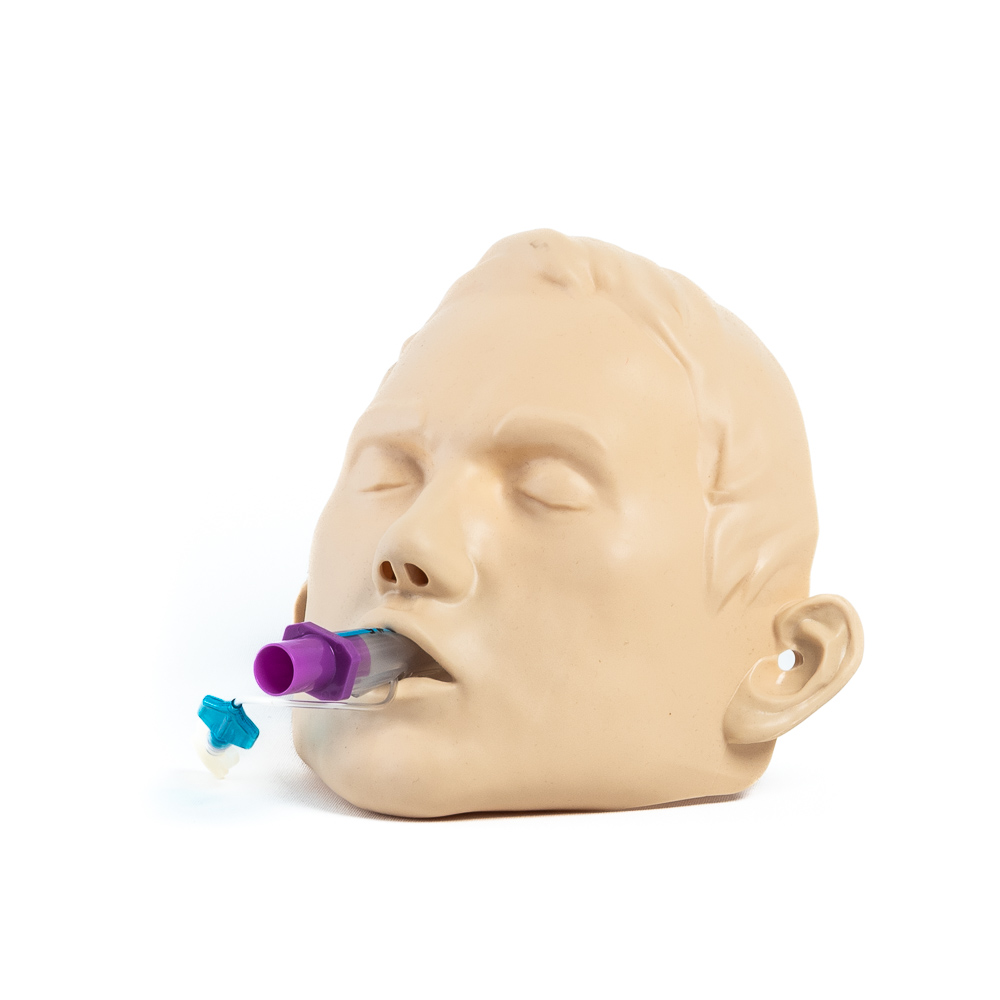

Spezialmaske mit integriertem Airway Anschluss
Diese Sonderanfertigung der Brayden Gesichtsmaske mit eingebautem Larynxtubusanschluss dient zur Übung von HLW mit gesichertem Atemweg. Der Gesichtsadapter der Maske ist bereits mitverbaut. Die Maske muss nur auf den Brayden Manikin aufgesteckt werden.
Trainingspuppen die ein Atemwegsmanagement durch die Platzierung einer Larynxmaske, eines Endotrachealtubus, einer Igel oder eines Larnyxtubus ermöglichen sind sehr teuer. Diese Maske bietet die Möglichkeit im Rahmen des Reanimationstrainings eine platzierte Atemwegssicherung an der Puppe zu simulieren um so andere relevante Abläufe (Einhelfer-Reanimation, Nutzung von Gänsegurgel) zu üben.
Diese Maske soll nicht das Training der Atemwegssicherung ersetzen, sondern die Möglichkeit bieten Abläufe der Reanimation, bei der die Atemwegssicherung nicht im Fokus steht, bei platziertem Tubus kostengünstig zu üben.
Bei Nutzung der Maske ist es nicht möglich die "Blockfunktion" und den Absaugkanal des Tubus zu nutzen.
Die Maske ist kompatibel mit dem Brayden Manikin Basic, LED Advanced und LED Pro.
Anwendung
Auf die Trainingspuppe wird eine Gesichtsmaske aufgesetzt. Um den Trainingstorso mit der Gesichtsmaske verbinden zu können muss in die Puppe der Adapter für Gesichtsmasken eingebaut sein. Beim Kauf von zusätzlichen Gesichtsmasken muss auch jeweils der entsprechende Adapter gekauft werden.
Für Reanimationstrainings gibt es zwei Methoden:
Methode 1 (Einweg-Modell)
Jeder Teilnehmer erhält ein Übungsbeatmungstuch. Dieses wird über die Gesichtsmaske gelegt. Dadurch erfolgt kein direkter Kontakt des Gesichts durch den Helfer bei der Beatmung. Hierdurch kann die Maske während dem kompletten Training auf der Brayden HLW-Puppe gelassen werden.
Methode 2 (Mehrweg-Modell)
Jeder Teilnehmer erhält eine Gesichtsmaske mit verbautem Adapter. Jeder Teilnehmer muss seine Maske vor dem Beginn seiner Trainingseinheit an den Brayden Trainingstorso anbringen und nach Beendigung wieder entfernen.
Nach dem Training
Nach dem Ende des kompletten Trainings sind folgende Maßnahmen nötig:
Die Gesichtsmaske und der Adapter müssen von der Puppe entfernt und voneinander getrennt werden. Beides kann wiederaufbereitet und erneut verwendet werden.
Die Trainingslunge und der Atemwegsadapter müssen aus der Puppe entnommen werden. Eine entsprechende Beschreibung des Ablaufs finden Sie in der Bedienungsanleitung. Die Lunge muss ebenfalls entsorgt werden.
Das Ventilgummi und der Luftwegfilter im Atemwegsadapter müssen entsorgt und gegen neue Produkte getauscht werden. Vor dem Austausch muss der wiederverwendbare Atemwegsadapter wiederaufbereitet werden.
Anschließend sind eine neue Trainingslunge und ein wiederaufbereiteter Atemwegsadapter mit neuem Ventilgummi und neuem Luftwegfilter wieder zu verbauen.
Die Verbrauchsmaterialien Lunge, Ventilgummi und Luftwegfilter sind als Set erhältlich.
Wiederaufbereitung
Der Hersteller empfiehlt die Desinfektion mit einer frisch angesetzten Natriumhypochlorit-Lösung mit mindestens 500 ppm frei verfügbarem Chlor. Die vorher gereinigten Gesichtsteile und Kupplungen müssen 10 Minuten vollständig bedeckt in der Lösung liegen und danach gut mit klarem Wasser abgespült werden.
Das wiederaufzubereitende Material vorgereinigt in für die angegebene Zeit in einer Desinfektionswanne einlegen. Dabei ist darauf zu achten, dass alle Teile komplett vom Desinfektionsmittel bedeckt sind. Nach der Desinfektion sollten die Teile ausgiebig mit Wasser abgespült werden um Reste des Desinfektionsmittels zu entfernen.
Bei weiteren Fragen oder für eine Beratung zum Bedarf kontaktieren Sie uns bitte.
